Realizado por: Héctor Belmar Parra, Instalador fotovoltaico, Ex Alumno de ilumin.
Fecha del proyecto: 24 agosto 2023.
El sistema fotovoltaico aislado de la red (Off-Grid) tiene como objetivo proporcionar una solución de generación de energía eléctrica autónoma para una vivienda ubicada en un sector rural no conectada a la red de distribución eléctrica.

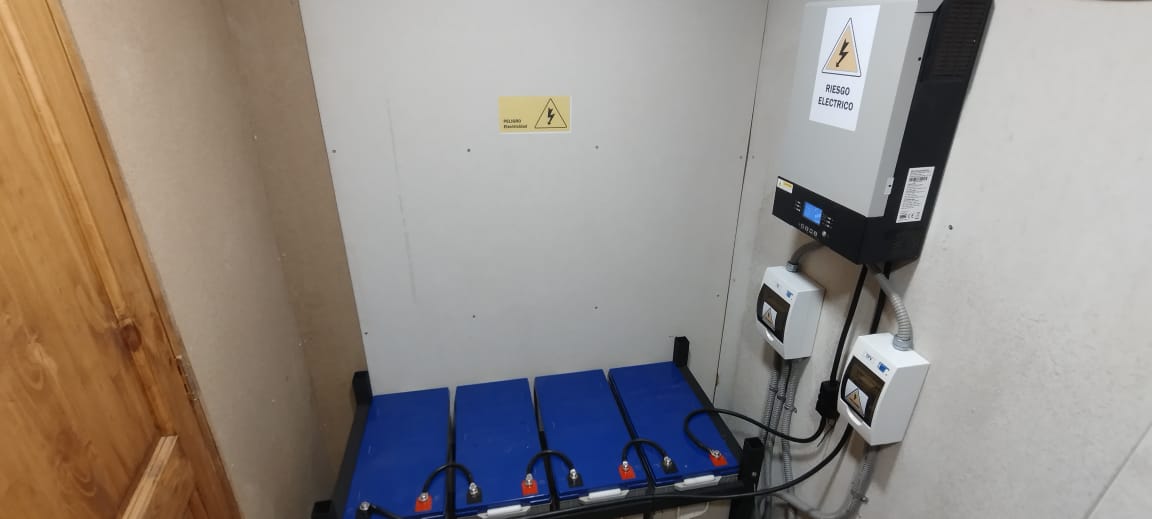

El núcleo del sistema está compuesto por un inversor bidireccional especialmente optimizado para instalaciones aisladas. Este inversor incorpora tanto un regulador de carga con tecnología Maximum Power Point Tracking (MPPT) y un cargador de baterías. Este diseño integrado permite una gestión eficiente de la energía, posibilitando la alimentación de cargas domésticas tanto desde un banco de baterías como desde el arreglo de módulos fotovoltaicos y, en casos excepcionales, un grupo electrógeno como fuente secundaria de energía.
En términos de seguridad y conformidad con las normas eléctricas, el sistema está equipado con dispositivos de protección tanto en corriente continua (CC) como en corriente alterna (CA), garantizando una operación segura y fiable. Además, se ha implementado un sistema de puesta a tierra para minimizar los riesgos asociados a descargas eléctricas.
La instalación fotovoltaica tiene las siguientes características:
- Tipo de Sistema Fotovoltaico: Sistema Aislado de la red – Off-Grid.
- Potencia Fotovoltaica Instalada: 3,24 kWp
- Módulos fotovoltaicos: Anhui Sine 540W PERC 24V 144 celdas.
- Cantidad de módulos fotovoltaicos: 6 módulos fotovoltaicos.
- Potencia de Inversor: 5 kW.

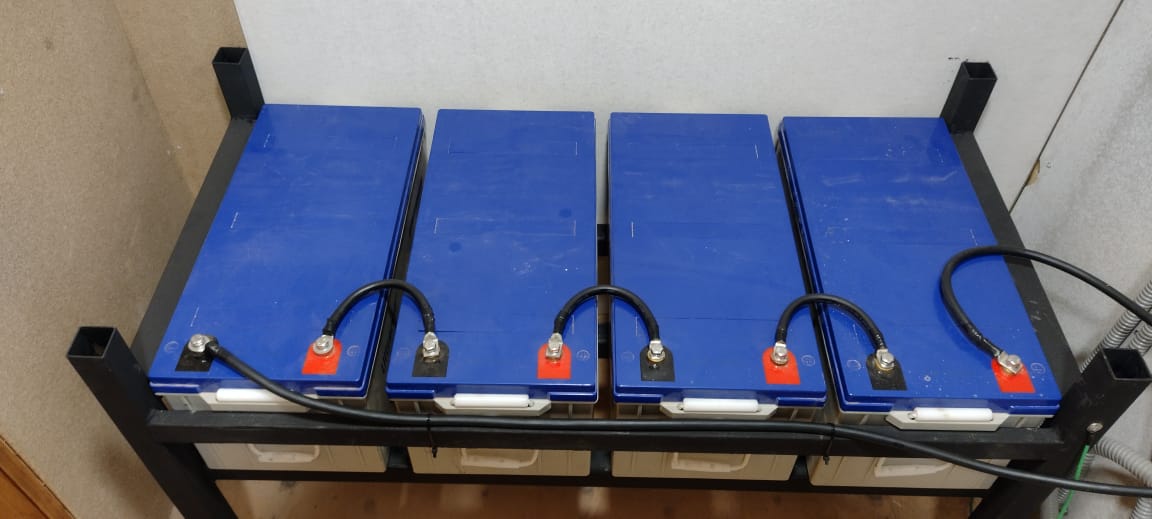

- Banco de Baterías: 4 baterías 200AH, 12V Gel, UltraCell.
- Marca del inversor: Voltronic Axpert Mks lll 5000w, 48V, Mppt.
- Tiempo de Instalación: 5 días hábiles
- Ubicación: Sector Lomas del Águila, Champa, Comuna de Paine.
- Estructura de Soporte: Estructura a techo coplanar aluminio anodizado.
- Certificación: TE1 Aprobado.
